产品简介

       Tir-X3ACV1 是基于地平线旭日3 处理器开发的一款紧凑型深度学习模块。旭日3 是 Horizon 推出的新一代低功耗、高性能 AI 处理器，集成了 Horizon 先进的伯努利II架构的 AI 引擎（BPU），提供 5TOPS 的等效算力。新的 BPU 架构极大的提升了对先进 CNN 网络架构的支持效果，以及多任务下（Multi-task）算法执行效率。该模块使用核心板加接口板的布局方式，尺寸更小，扩展更灵活。主要面向人脸识别、人/车流量统计、智能机器人等应用。

性能描述

-  支持H.264/ H.265硬件编解码，4K@60fps
-  集成 Horizon 先进的伯努利II架构的 AI 引擎（BPU）
-  2.5W 功耗下，达到等效 5TOPS 的标准算力

板卡配置

-  Horizon X3UE00IBGTFA，四核ARM Cortex-A53
-  双核BPU，伯努利2.0架构
-  内存LPDDR4 1GB
-  高速eMMC 5.1（8GB/16GB/32GB/64GB/128GB 可选）

外设接口

-  1个4G模块
-  1个TF卡接口
-  1个SATA硬盘接口
-  2路USB3.0接口
-  1路HDMI输出接口
-  1路千兆网口
-  1个GPIO接口（2个输出1个输入）
-  1个RS422,1个RS485,1个RS232调试串口
-  1个电源输入接口
-  3个指示灯（1个电源指示灯，2个功能指示灯）
-  2个按键（1个复位按键，1个暂无定义按键）

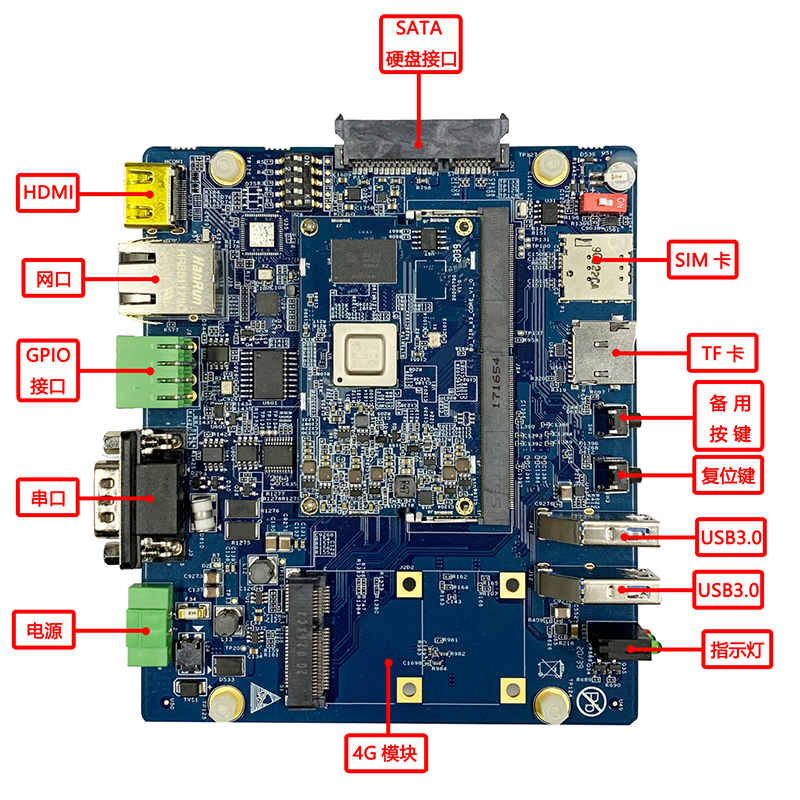

接口示意


物理特性

-  核心板尺寸：70mm*45mm*4.5mm   重量：15g
-  接口板尺寸：141mm*126mm*17mm   重量：105g

环境适应性

-  工作温度：0～+70℃
-  工作湿度：10%～80%

电气特性

-  直流电源供电，电压+12V@3A
-  功耗：≤8W

应用领域

-  智能IPC
-  人脸识别盒
-  无人机
-  3D/VR相机
