产品简介

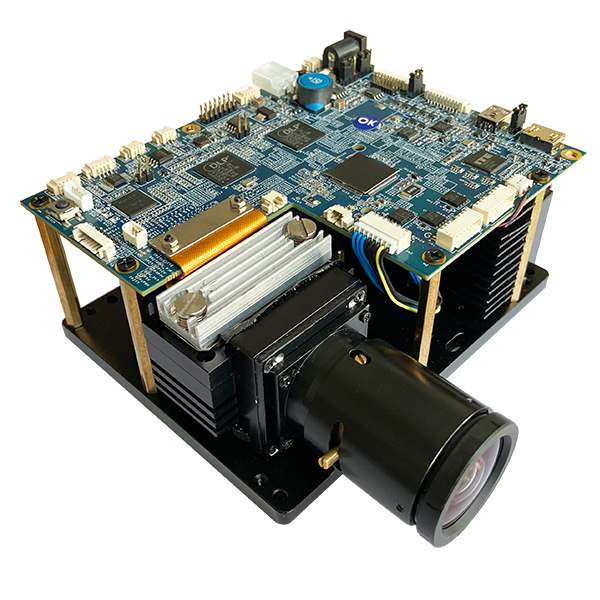

        DLP4710B是基于TI 0.47寸DMD开发的一款光投影模块。DLP4710微镜采用正交阵列显示，相邻像素间距5.4um，光控制模块设计使用DLPC3479和DLPA3005芯片组，可以为用户提供1920*1080p高分辨率、高亮度、小体积的解决方案。支持一个可配置的输入触发器和两个可配置的输出触发器，以便同步摄像头、传感器或其他外围设备。单通道光源设计，能有效提高光源利用率；同轴0偏移光路、全玻璃光学镜片和全金属的结构设计，适用于3D扫描，医学成像和自动光学检测。

性能描述

型号	DLP4710B
DMD	TI 0.47〃1080P DMD
分辨率	1920x1080
画面比例	16:10
光源	460nm蓝色LED/White LED
亮度	400lm@ White LED
镜头焦距	8mm	13.5mm		18.5mm
投射比	0.75:1		1.25:1		1.75:1
畸变	<0.6%		<0.5%		<0.1%
Offset	0%
对比度	800:1
画面均匀性	>90%
工作距离	150mm-2000mm
供电	12v7A
功率	50W / 70W
接口	USB、Mini HDMI
尺寸	148.7mm*130mm*53.6mm
重量	825g

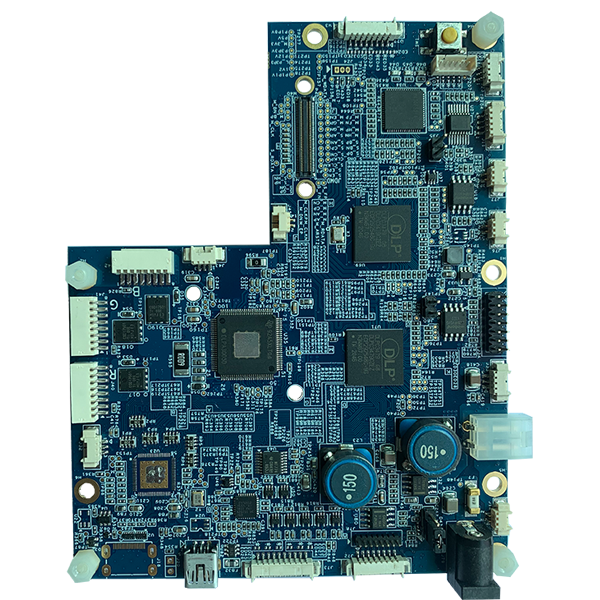

控制板规格

-  使用TI DLPC3479数字控制器
-  适用于DLP4710（.47 1080p）TRP DMD的2xDLPC3479显示和光控制

显示功能

-  最大支持1080p的输入图像大小
-  输入帧速率可达60Hz（2D和3D）
-  24位输入像素接口支持

---并行或BT656接口协议
---高达150MHz像素时钟

-  可编程曝光时间
-  高达1440Hz（1位）和180Hz（8位）的高速图形速率
-  64Mb外部flash，可以存储超过1000个图形
-  一个可配置的输入触发器
-  两个可配置的输出触发器
-  USB、Mini HDMI接口
-  板载0-16A电流的LED驱动器

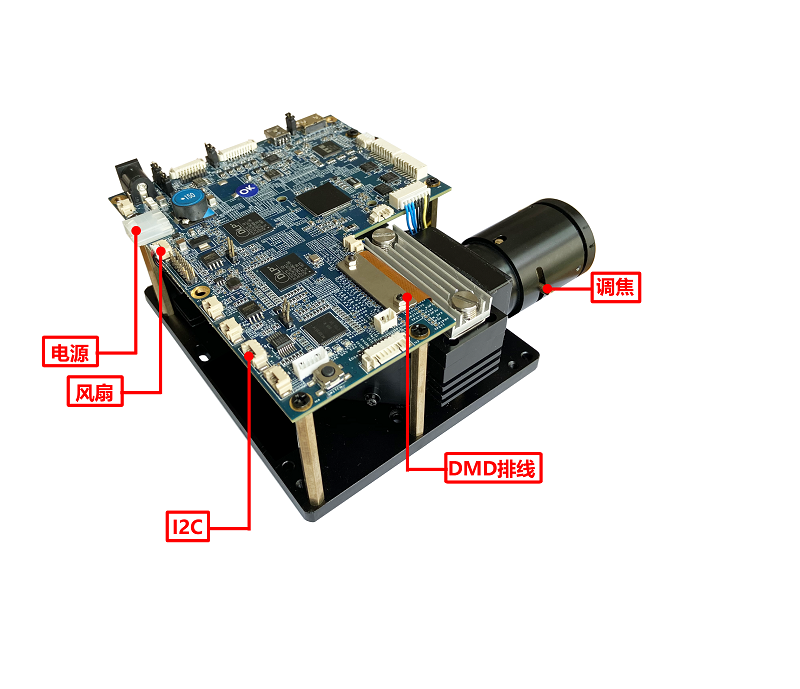

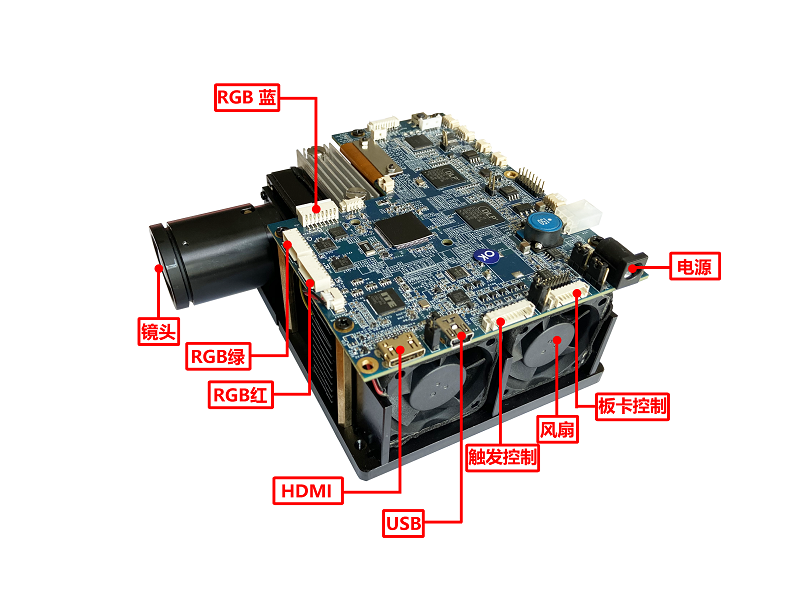

接口示意图




应用领域
