产品简介

       DLP3010B是基于TI 0.3寸DMD开发的一款光投影模块。DLP3010微镜采用正交阵列显示，相邻像素间距5.4um，光控制模块设计使用DLPC3478和DLPA2005芯片组。支持一个可配置的输入触发器和两个可配置的输出触发器，以便同步摄像头、传感器或其他外围设备。适用于3D扫描，医学成像和自动光学检测。

性能描述

型号	DLP3010B
DMD	TI 0.3〃720P DMD 微镜阵列正交布局
分辨率	1280x720
画面比例	16:9
光源	R /G /B 3色LED
亮度	150lm
Offset	100%
对比度	1000：1
画面均匀性	>90%
投射比	1.3
画面大小	34〃@1m
畸变	<1%
接口	USB
电源	DC 12V/3A
功耗	＜25W
尺寸	75mmx70mmx45mm

控制板规格

-  使用TI DLPC3478 数字控制器
-  适用于DLP3010(.3 720P) TRP DMD的显示和光控制
-  支持高达720p的输入图像大小
-  高达120Hz的输入帧速率（2D和3D）
-  针对机器视觉和数码曝光进行了优化的图形显示
-  可编程曝光时间
-  高达2500Hz（1位）和360Hz（8位）的高速图形速率
-  32Mb外边闪存，存储超过1000个图形
-  一个可配置输入触发器，两个可配置输出触发器
-  板载0-3A电流的LED驱动器
-  外部接口：mini USB
-  尺寸：70mmx60mmx12mm

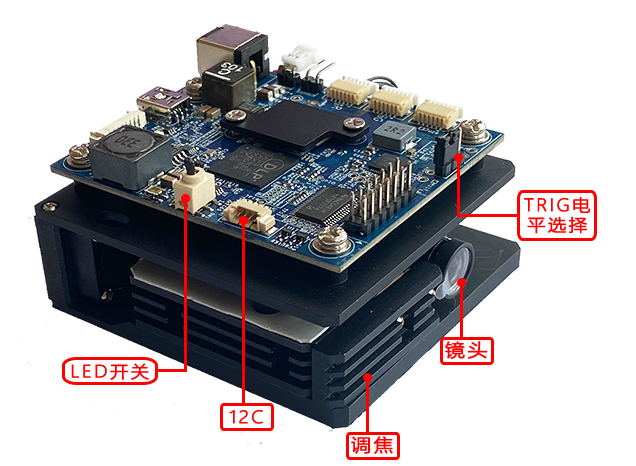

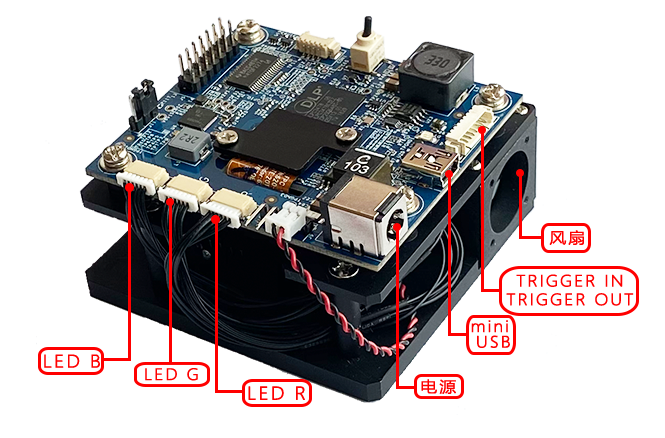

接口示意图




应用领域

-  移动式高清投影仪
-  3D机器视觉
-  3D生物特征识别
-  3D扫描仪（3D相机，3D重建，AR/VR，牙科扫描仪）
-  曝光（3D打印，激光打标）
-  数字标牌
-  游戏显示
-  交互式显示
